Wenn Sie Fragen haben oder das gesuchte System nicht finden können, kontaktieren Sie uns.
C-35 HITZEBESTÄNDIGES SYSTEM 450ºC
Allgemeine Information
DIREKTE SYSTEMTYP
| Substrattyp | Vorbereitung der oberfläche |
|---|---|
| Stahl | Entfettet |
| Eisen | Gebürstet |
| Sandgestrahlter |
Sektoren
¿Quieres obtener más información?
ENVIAR CONSULTAPRODUKTBESCHREIBUNG
Hitzeschutzsystem, das bis zu 450 °C beständig ist, auf der Basis von Spezialharzen, die mit Silikon, Aluminiumpigmenten und Rußschwarz modifiziert wurden und gegen hohe Temperaturen beständig sind.
Sie sind bis zu einer Dauertemperatur von 450 °C beständig und werden für Abgasrohre, Öfen, elektrische Geräte, Schornsteine usw. empfohlen. Sie zeichnen sich durch gute mechanische Eigenschaften, Haftung und Oxidationsbeständigkeit aus.
BESTÄNDIGKEIT UND ZERTIFIZIERUNGEN

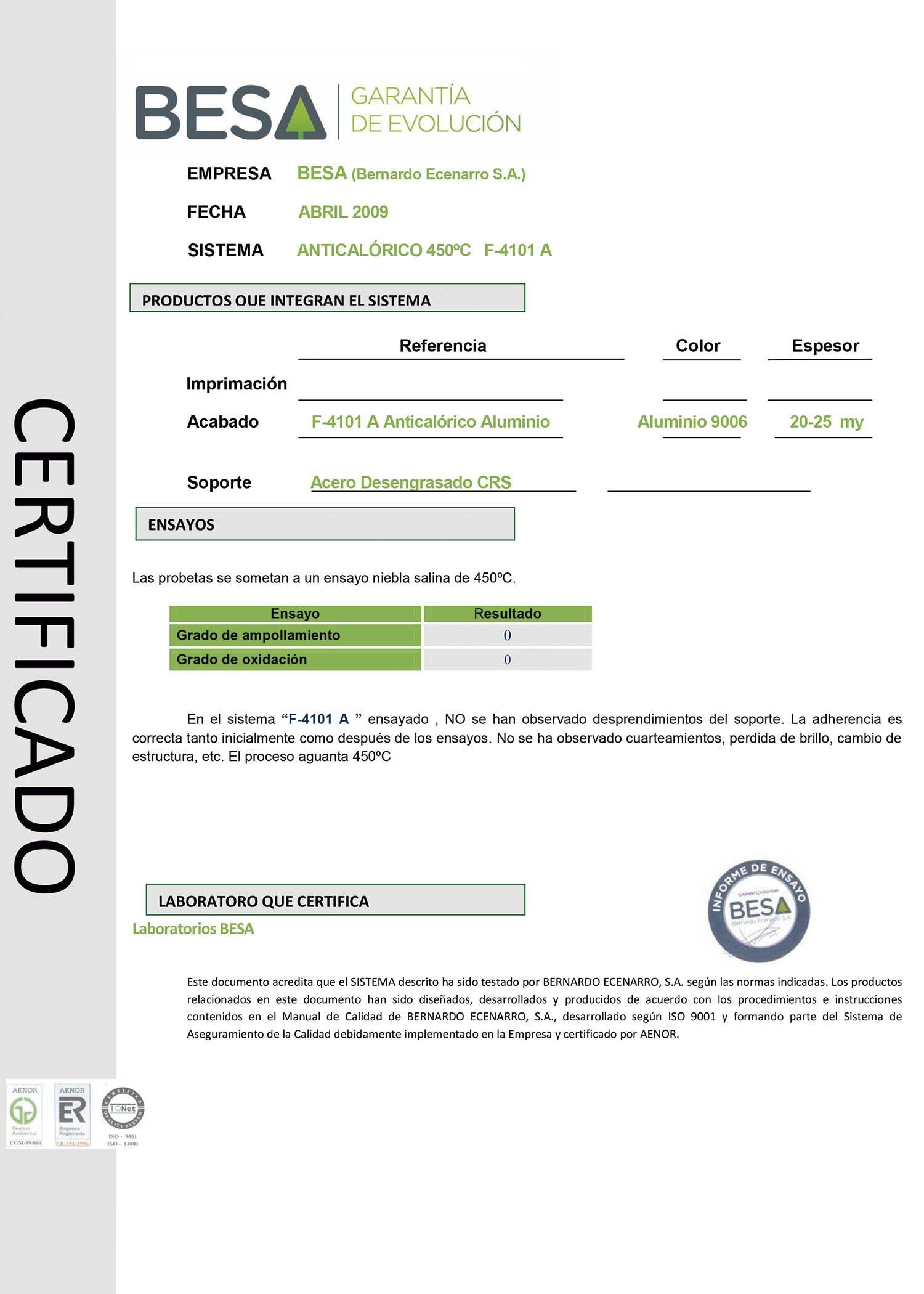

HITZE-BESTÄNDIGKEIT F-4101/A 450°C
Das System entwickelt seine Eigenschaften, sobald es durch die Temperatur ausgehärtet ist. Die empfohlene Trockenschichtdicke nicht überschreiten.

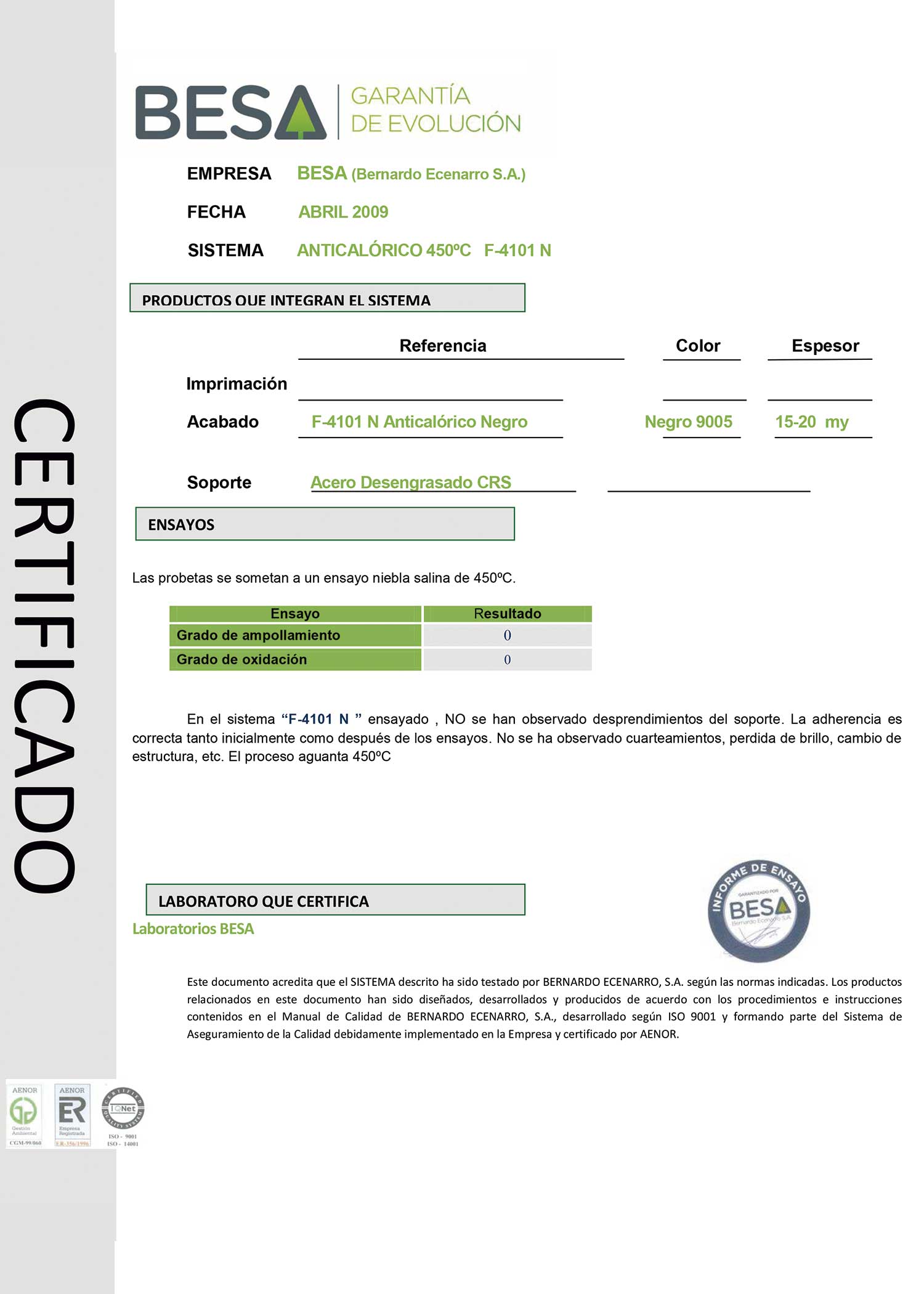

HITZE-BESTÄNDIGKEIT F-4101/N 450 °C
PRODUKTE
F-4101 A
Hitzebeständiges Aluminium 450°C
| Physikalische | |
|---|---|
| Produktart | Silikon-Alkyd |
| Dichte bei 20 °C | 1,20 ± 0,05 |
| Lieferviskosität bei 20 °C | 60 - 70 KU (Stormer) |
| Festkörperanteil (Gew.-%) | 50 - 54% |
| Festkörperanteil (Vol.-%) | 32 - 36% |
| V.O.C. | 560 g/l (spritzfertig) |
| Far | Aluminium 9006 |
| Merkmale des trockenen films | |
|---|---|
| Theoretische Ergiebigkeit | 13 - 14 m² / l. (25 my) |
| Glanzgrad 60 - 60° | Matt < 5 % |
| Überlackierbarkeit | Nass-in-nass (30 Min.) |
F-4101 N
Hitzebeständiges Schwarz 450°C
| Physikalische | |
|---|---|
| Produktart | Spezial-Kunststoff |
| Dichte bei 20 °C | 0,95 ± 0,03 |
| Lieferviskosität bei 20 °C | 50 - 60 s. Ford Nr. 4 |
| Festkörperanteil (Gew.-%) | 21 - 25% |
| Festkörperanteil (Vol.-%) | 11 - 15% |
| V.O.C. | 730 g/l (spritzfertig) |
| Far | Schwarz 9005 |
| Merkmale des trockenen films | |
|---|---|
| Theoretische Ergiebigkeit | 6 - 7 m² / l. (20 my) |
| Glanzgrad 60 - 60° | Matt satiniert 10 - 15% |
| Überlackierbarkeit | 1 h. |
UMSETZUNGSPROZESS
VORBEREITUNG DER OBERFLÄCHE
STAHL
Die zu lackierende Fläche muss vorher sachgerecht entrostet und entfettet werden. Sandstrahlen mit Sa 2½ empfohlen.
ANWENDUNGSART
F-4101/A
15-20"
Lieferviskosität
URKISOL 170 30-35% Ø 1,6-1,8 mm.
20-25 my
Berührung 15´ Trocken nicht klebrig 30´ 100 ºC/15´
5-10 ́
F-4101/N
Berührung 15´ Trocken nicht klebrig 30' 100 °C/15'
15-17”
Lieferviskosität
URKISOL 88 55-60% Ø 1,6-1,8 mm.
15-20 my
5'
Allgemeine Information
DIREKTE SYSTEMTYP
| Substrattyp | Vorbereitung der oberfläche |
|---|---|
| Stahl | Entfettet |
| Eisen | Gebürstet |
| Sandgestrahlter |
Sektoren
